OZ1RDP - Aktivität 2011
Freitag, 10.06. - Dienstag, 14.06.2011



OZ1RDP_2011_Teilnehmer
Teilnehmer (von li nach re):
Dirk (DM1DZ), Holgi (DM6HB, Gaby (DM1CG), Günni (DL9BCP), Tina (DG1ACZ), Tobi (DL4KBS), Matze (DL9BQ)



1. Ausrüstung

Stationen               Band                         Mode                                  Antenne (*=homemade)
Zelt 1                     40m                         SSB                                        4-Square-Array (*)


Zelt 2              10m/15m/20m                  SSB                             2-ele-3-Band Moxon-Beam (*)
                             20m                                                                       4-Square-Array (*)


Zelt 3                     80m                         SSB                                   TX: Vertikal (*)
                                                                                                      RX: K9AY-Loop-Array (*)
                            160m                         SSB                           Vertikal mit Verlängerungsspule (*)


Zelt 4                       2m                  JT65, FSK441                          2x14-ele-Kreuz-Yagi
                              30m                      BPSK31                               RX: 4-Square-Array (*)
                                                                                                      TX:  Vertikal (*)

2. Neue DXCC

    - FG                Guadeloupe
    - J6                 St. Lucia
    - OX               Grönland
    - TZ                Mali
    - VP2E            Anguilla


3. Besonderheiten

- Via EME gelangen 22 QSO auf 2m. Die Antenne wurde von Hand nachgeführt.
- Auf dem Gelände wurden gleichzeitig drei 4-Square-Arrays (20m, 30m, 40m) betrieben.
- Die einzelnen Stationszelte nutzten UCX-Log und waren über WLAN miteinander vernetzt.
- Die Bedingungen auf dem 40m-Band waren so gut, dass es in der Nacht vom 13. auf den 14. Juni
  zu einem DX-Pileup mit karibischen, süd- und nordamerikanischen Stationen kam.
- Für das 80m-Band wurde ein 18m langer GFK-Schiebemast errichtet und mittel miniVNA-Analyzer
  abgeglichen. Zum Empfang diente ein K9AY-Loop-Array.
  Am Fußpunkt der Vertikal konnte wahlweise eine Luftspule eingesteckt werden zur Nutzung des
  160m-Bandes. Das Erdnetz bestand aus 14 jeweils 20m langen Radials.



OZ1RDP_2011_2m

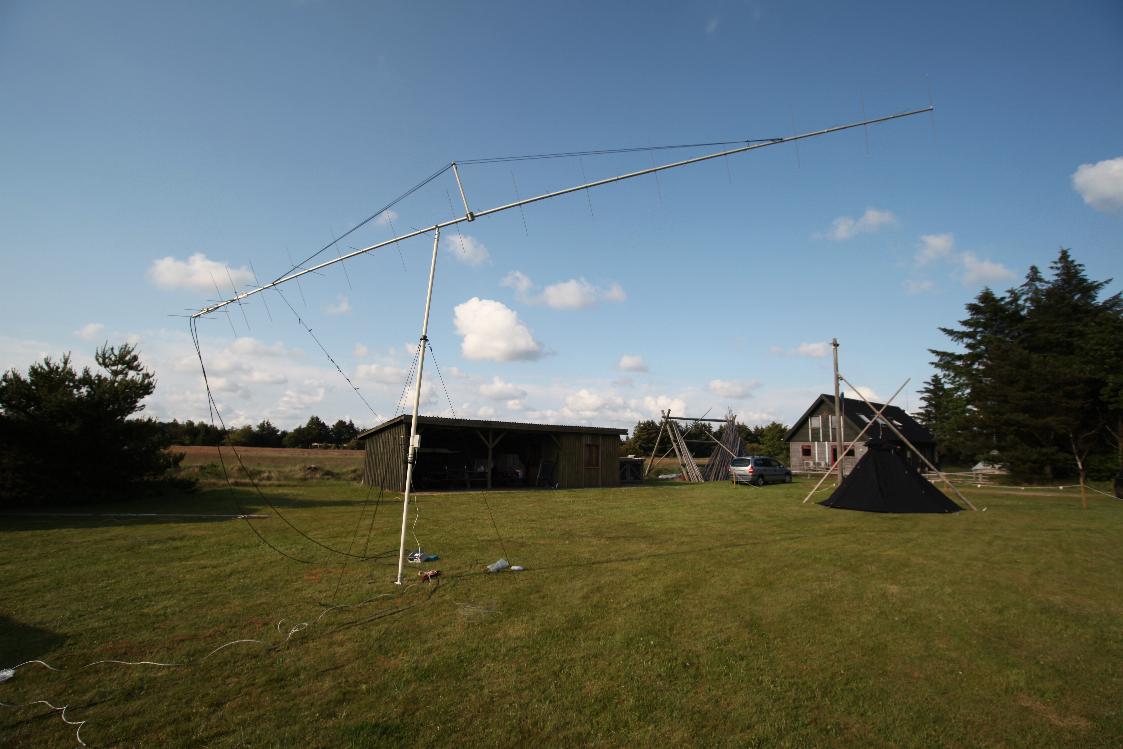

  2m-EME: 144X28 (by DF7KF) - 2x14 Elemente, Boom 10,52m, Gain 15dBd

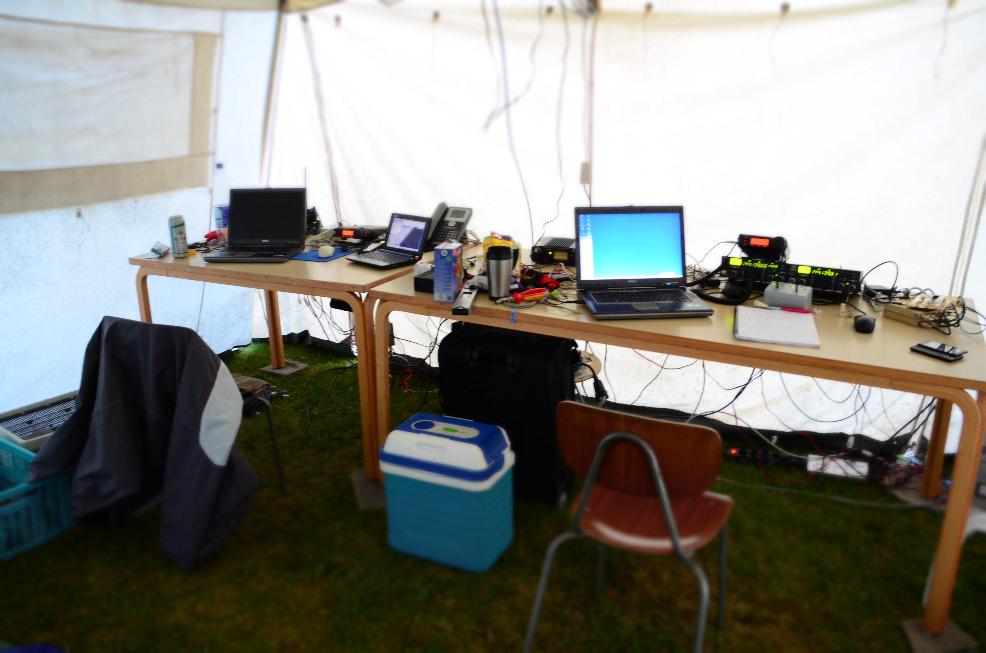

OZ1RDP_2011_Zelt4
Funkzelt mit der PSK-Station (links) und EME-Station (rechts)

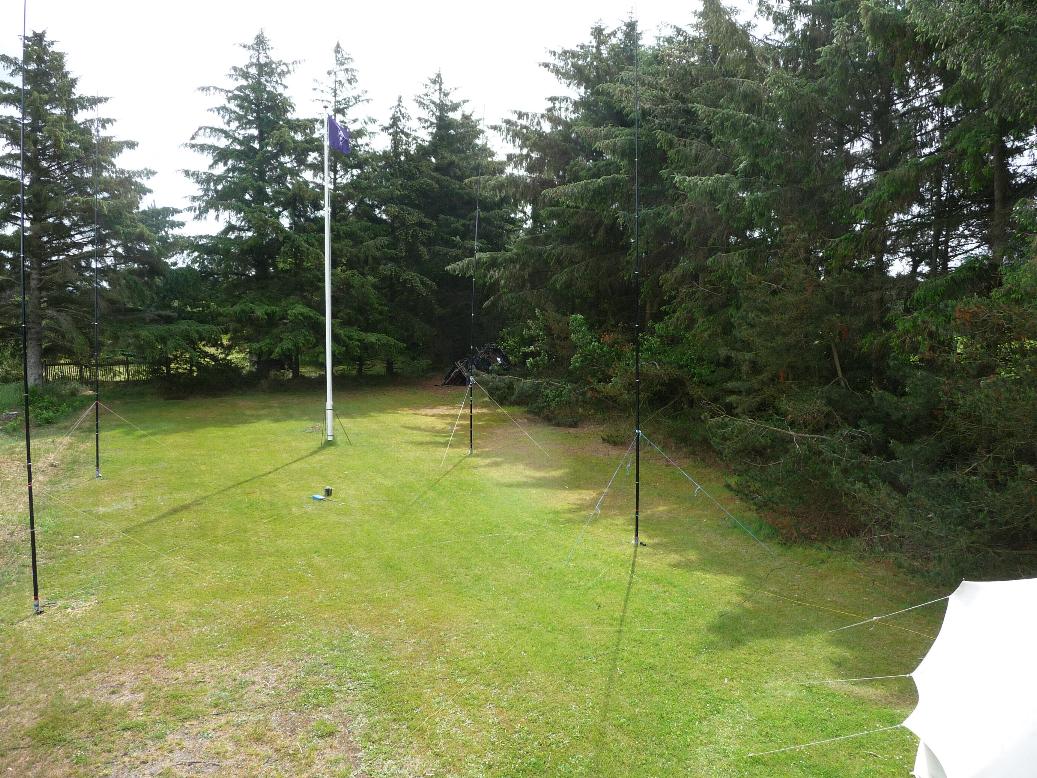

OZ1RDP_2011_30m
4-Square-Array 30m, Vertikals mit elevated Radials

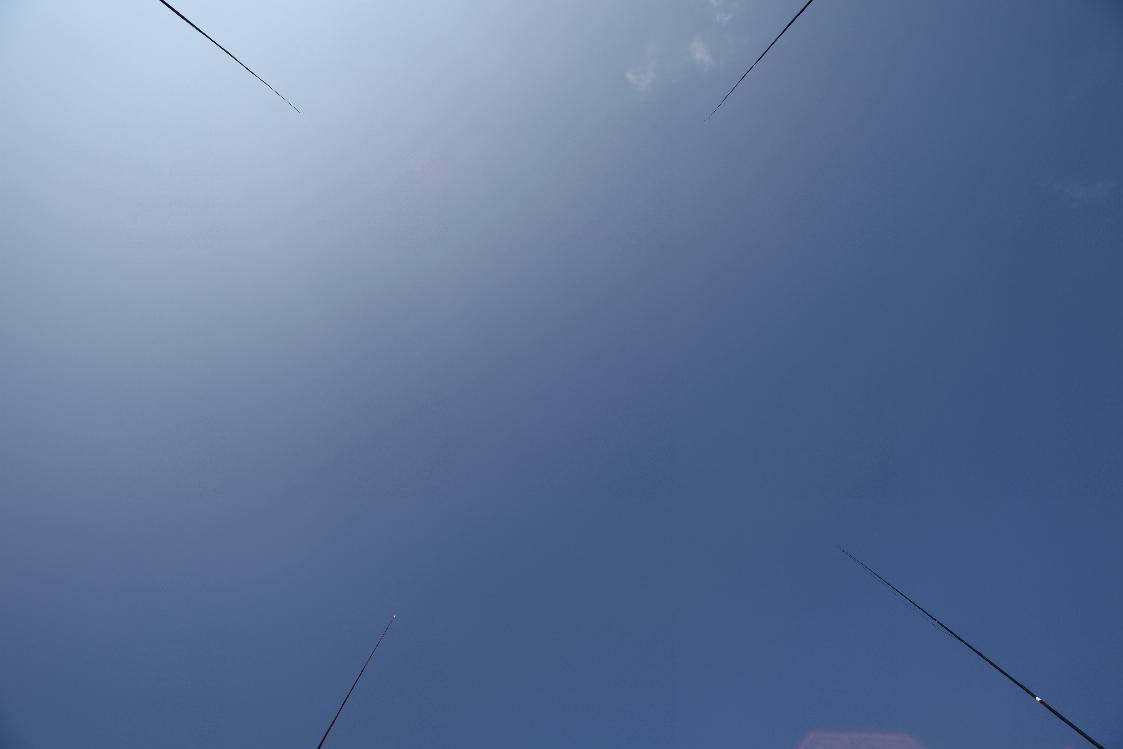

OZ1RDP_2011_4SQ
In diesem Jahr wurden drei 4-Square-Arrays errichtet: 20m, 30m und 40m

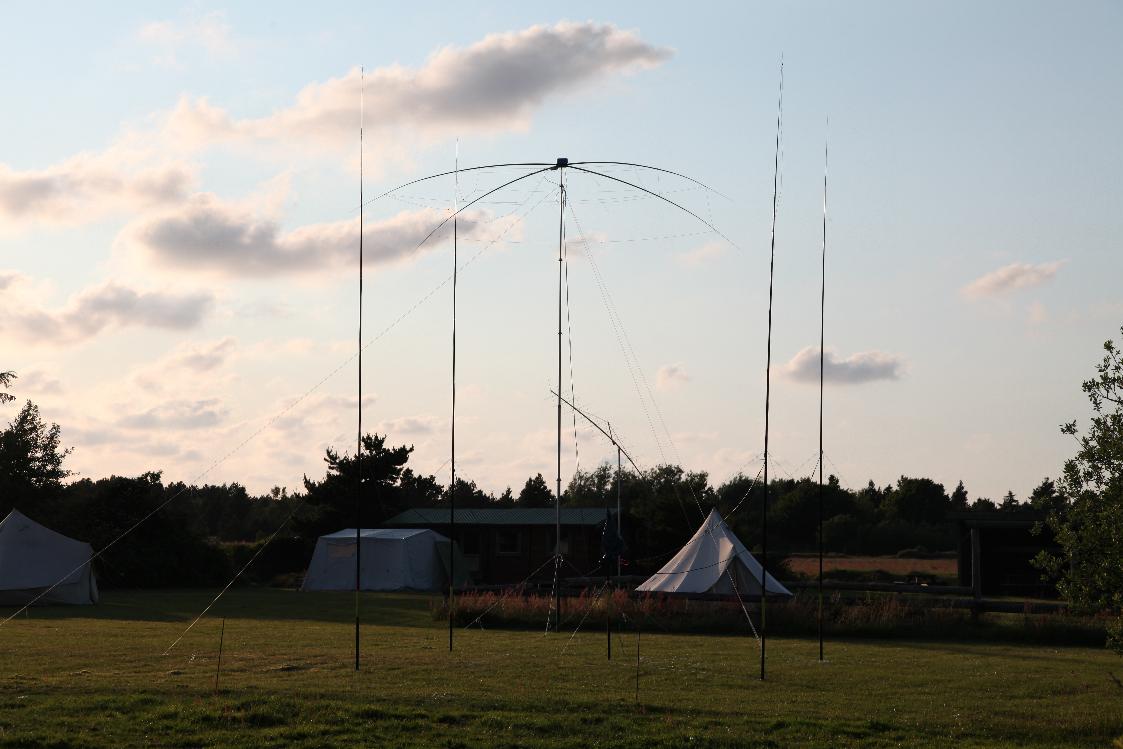

OZ1RDP_2011_20m
4-Square-Array für 20m, dahinter 2-ele-Drahtbeam für 10-15-20m (Moxonart)

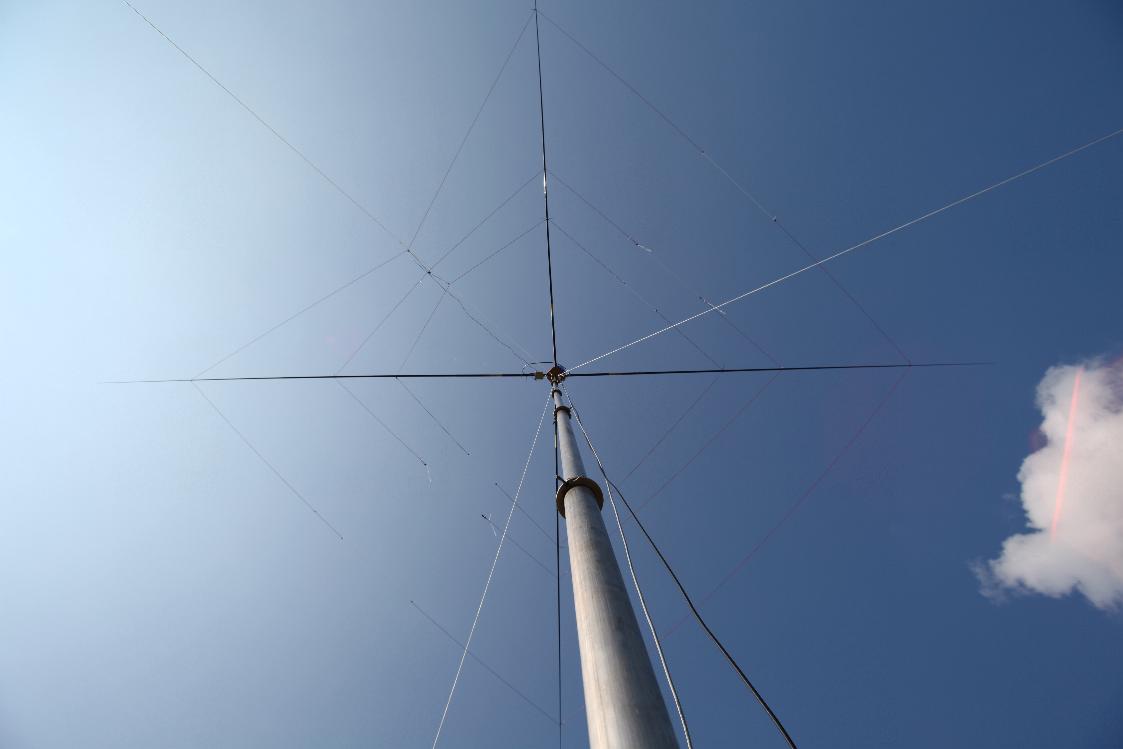

OZ1RDP_2011_Moxon
Drehbarer 2-ele-Beam für10-15-20

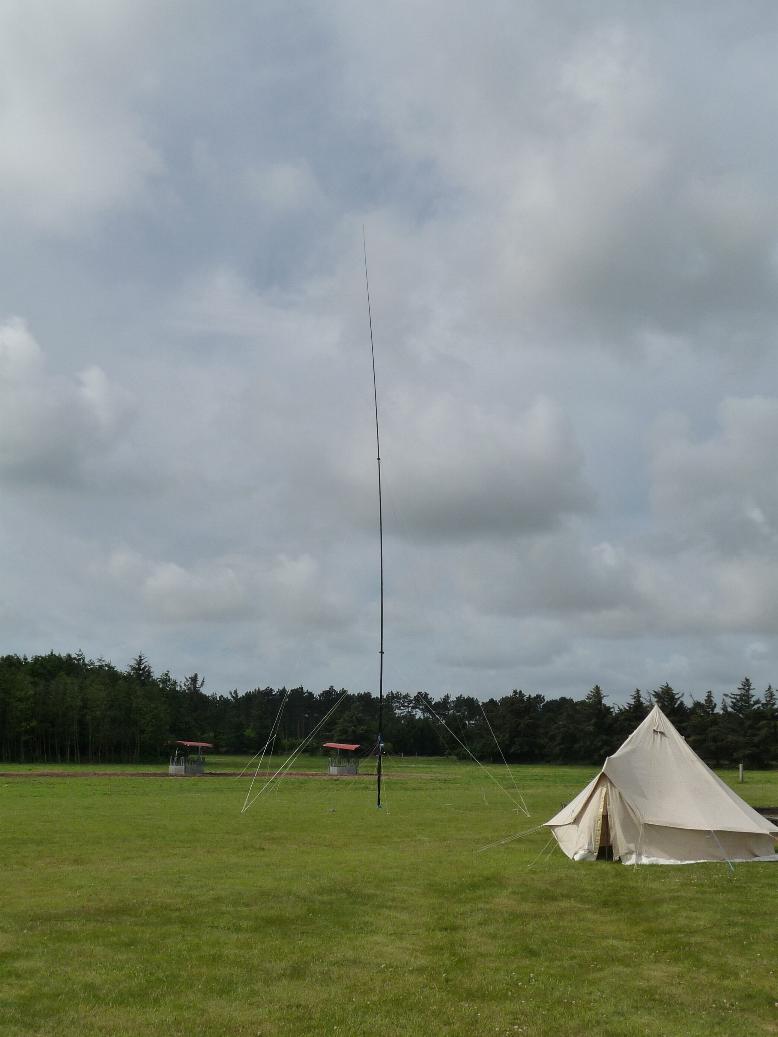

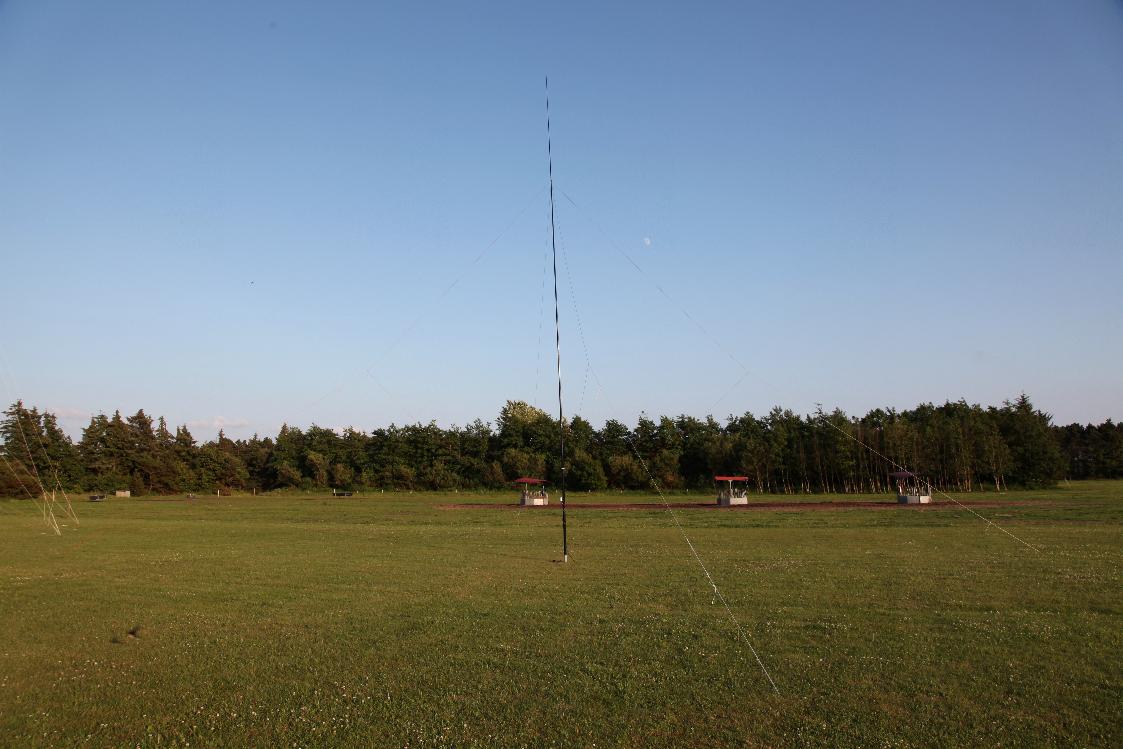

OZ1RDP_2011_80m
18m GFK-Mast für Vertikal 80m, mit Eigenbauspule für 160m


OZ1RDP_2011_80mRX
K9AY-Loop-Array: Reine Empfangsantenne für 80m


OZ1RDP_2011_80mOP
Tina, DG1ACZ, an der 80m-Station

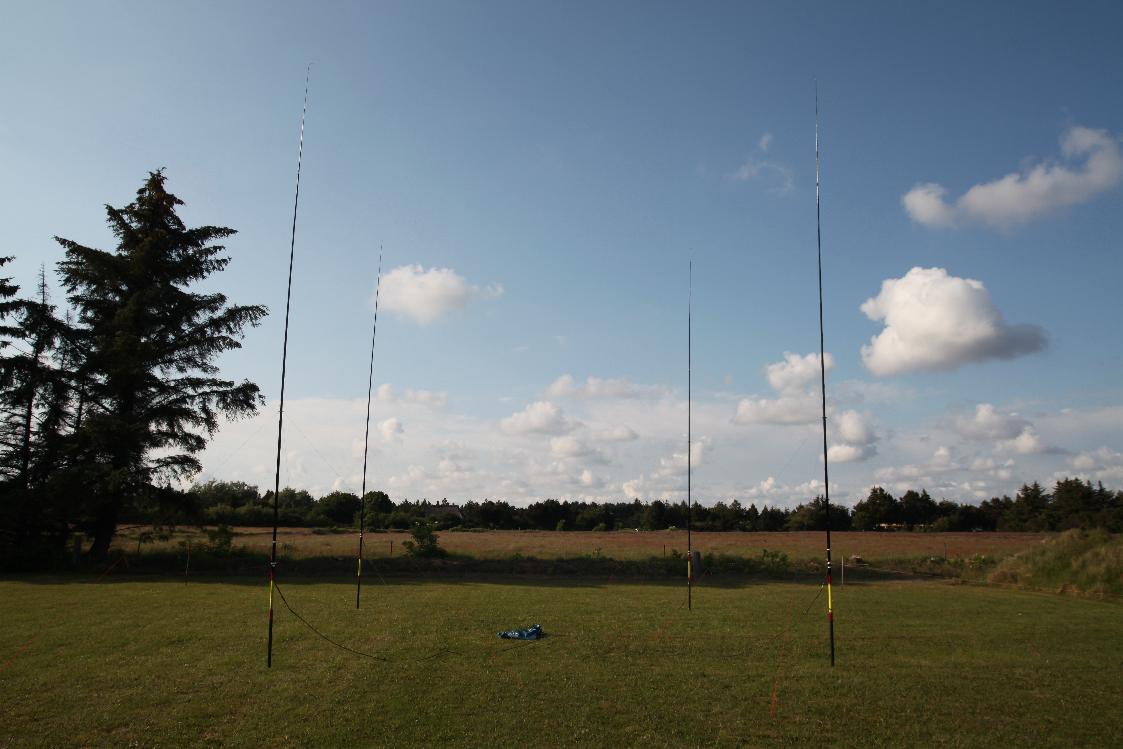

OZ1RDP_2011_40m
4-Square-Array 40m, rechts im Vordergrund das Stationszelt

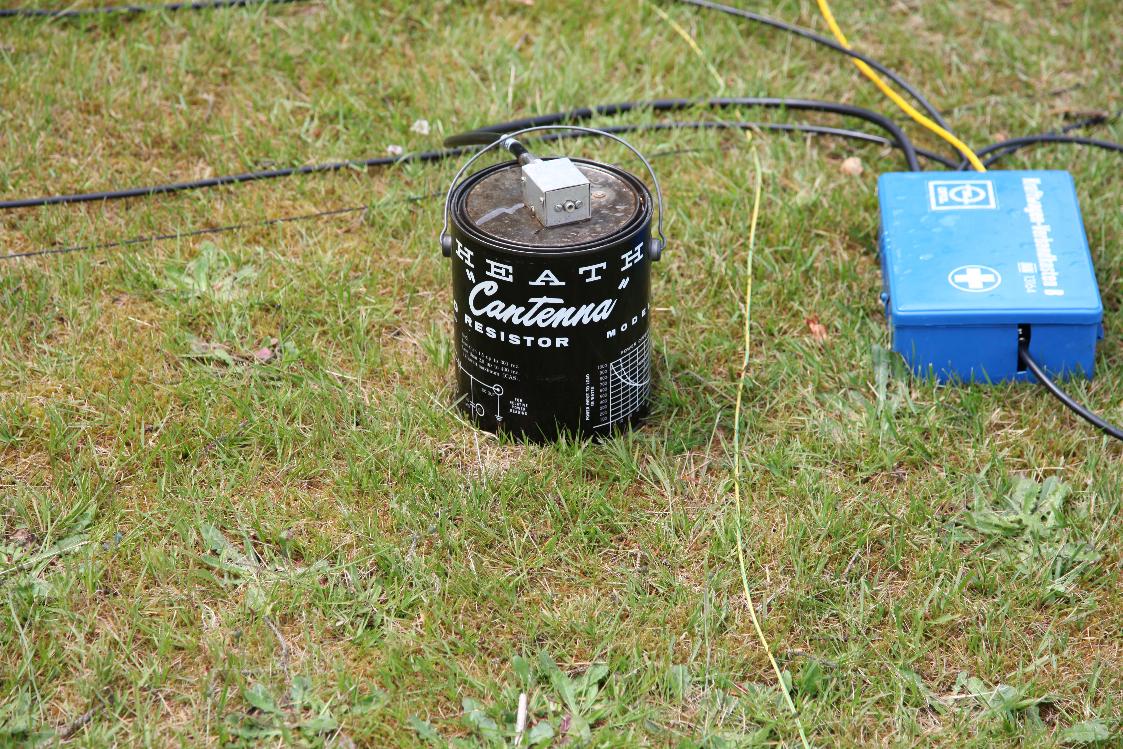

OZ1RDP_2011_40m
Dummyload und Controller, geschützt im 1.-Hilfe-Kasten


OZ1RDP_2011_EME
Nächtlicher Blick auf den Mond
